动漫精品一区二区三区-亚洲欧美视屏-国产三级免费观看-91一二区-国产人成视频在线免费播放-国产美女在线播放-国产55页-中文字幕巨乱亚洲高清-久91-青草草在线观看-国产激情精品-欧美精品99久久久**-中文字幕一区免费-婷婷色中文网-国产美女免费视频-国产美女久久久久久久久-日韩欧美在线一区二区-伊人久久91-国产精品不卡-国产精品久久久久久亚洲-欧美日韩的一区二区-深夜福利视频网址-国产一区免费在线观看-成人家庭影院在线-国产区免费在线观看视频-亚洲一区国产欧美-日韩播放中文字幕-国产淫视-国产99视频免费播放-婷婷精品在线

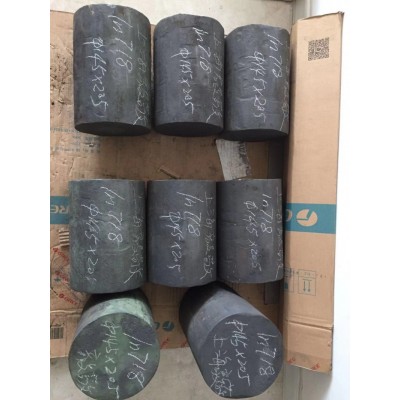

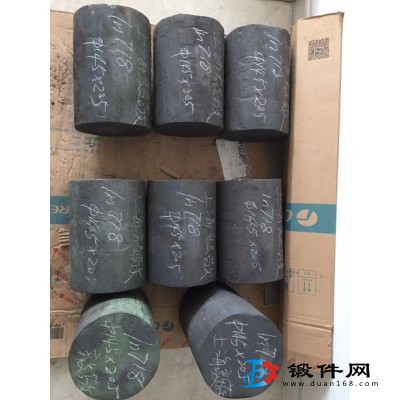

合金概述

    INConEL 718合金是以體心四方的γ"和面心立方的γ′相沉淀強化的鎳基高溫合金，在-253～700℃溫度范圍內具有良好的綜合性能,650℃以下的屈服強度居變形高溫合金的首位,并具有良好的抗疲勞、抗輻射、抗氧化、耐腐蝕性能,以及良好的加工性能、焊接性能和長期組織穩定性，能夠制造各種形狀復雜的零部件，在宇航、核能、石油工業中，在上述溫度范圍內獲得了極為廣泛的應用。

    該合金的另一特點是合金組織對熱加工工藝特別敏感，掌握合金中相析出和溶解規律及組織與工藝、性能間的相互關系，可針對不同的使用要求制定合理、可行的工藝規程，就能獲得可滿足不同強度級別和使用要求的各種零件。供應的品種有鍛件、鍛棒、軋棒、冷軋棒、圓餅、環件、板、帶、絲、管等。可制成盤、環、葉片、軸、緊固件和彈性元件、板材結構件、機匣等零部件在航空上長期使用。

標準對照

成分規范

   該合金的化學成分分為3類：標準成分、優質成分、高純成分，優質成分的在標準成分的基礎上降碳增鈮，從而減少碳化鈮的數量，減少疲勞源和增加強化相的數量，提高抗疲勞性能和材料強度。同時減少有害雜質和氣體含量。高純成分是在優質標準基礎上降低硫和有害雜質的含量，提高材料純度和綜合性能。

    核能應用的INConEL 718合金，需控制硼含量（其他元素成分不變），具體含量由供需雙方協商確定。當ω（B）≤0.002%時，為與宇航工業用的INConEL 718合金加以區別，合金牌號為INConEL 718A。

續表1-1                                        %

熱處理制度

 1． 合金具有不同的熱處理制度，以控制晶粒度、控制δ相形貌、分布和數量，從而獲得不同級別的力學性能。合金熱處理制度分3類：

    ① (1010～1065)℃±10℃，1h，油冷、空冷或水冷+720℃±5℃，8h，以55℃/h 爐冷至620℃±5℃，8h，空冷。

    經此制度處理的材料晶粒粗化，晶界和晶內均無δ相，存在缺口敏感性，但對提高沖擊性能和抵抗低溫氫脆有利。

② (950～980)℃±10℃，1h，油冷、空冷或水冷+720℃±5℃，8h，以55℃/h 爐冷至620℃±5℃，8h，空冷。

經此制度處理的材料有δ相，有利于消除缺口敏感性，是最常用的熱處理制度，也稱為標準熱處理制度。

③ 720℃±5℃，8h,以55℃/h爐冷至620℃±5℃，8h，空冷。

經此制度處理后，材料中的δ相較少，能提高材料的強度和沖擊性能。該制度也稱為直接效熱處理制度。

2．因INConEL 718合金中鈮含量高，合金中的鈮偏析程度與冶金工藝直接相關。為避免鋼錠中的元素偏析過重，至今采用的鋼錠直徑不大于508mm。均勻化工藝必須確保鋼錠中的L相完全熔解。均勻化工藝的控制與材料中的鈮偏析程度直接相關，因此建議采用以下均勻化工藝：

① 1150～1160℃，20～30h＋1180～1190℃，110～130h；

② 1160℃，24h＋1195℃，70h^[20]。

應用領域

制造航空和航天發動機中的各種靜止件和轉動件，如盤、環件、機匣、軸、葉片、緊固件、彈性元件、燃氣導管、密封元件等和焊接結構件；制造核能工業應用的各種彈性元件和格架；制造石油和化工領域應用的零件及其他零件。

物理性能

注：熱處理制度：②

生產執行標準

---

聯系我時，請說是在鍛件網看到的，謝謝!

找鍛件-買法蘭-就上中國鍛件網
