- 商品詳情
- 單位名稱： 山東德邦礦山機械有限公司
- 手機號碼： 15550446368
- 產品名稱： WD型外裝式電動滾筒
- 材質型號： 山東德邦礦山機械
- 供應地址： 濟南市平陰縣孔村鎮政府駐地(中小企業孵化園)

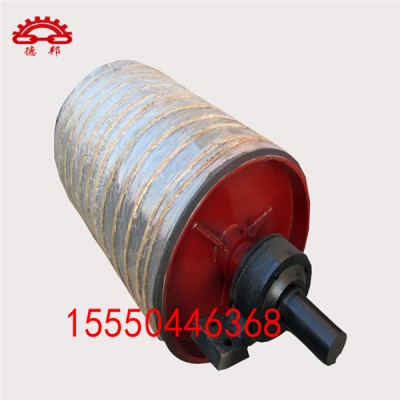

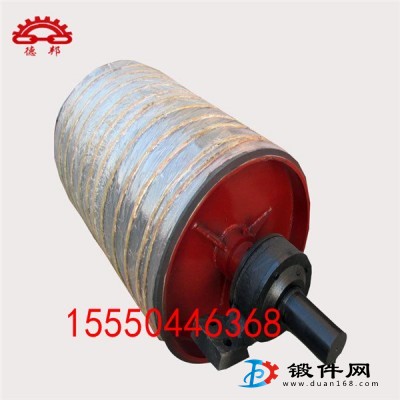

WD型外裝式電動滾筒
簡介
WD型外裝式電動滾筒是將減速機構置于筒形外殼內，外接立式或臥式電動機，用于帶式輸送機的一種新型驅動裝置。該產品有以下特點：
1、WD型電動滾筒由于電機外置，電機故障率大大下降，且裝拆維修方便；
2、由于電機的散熱條件得到改善，適應了小帶寬、大功率、外殼包膠等要求的選用；
3、采用多種減速機構，效率達85%以上；
產品訂貨代號
用戶訂購本產品時，需提出以下四個參數：
功率（P）、膠帶速度（V）、膠帶寬度（B）、滾筒直徑（D）。
例：訂購功率P=11千瓦、膠帶速度V=1.6米/秒、膠帶寬度B=800毫米、滾筒直徑D=500毫米外裝式電動滾筒訂貨代號為：
WD— 110·160·80·50
WD——產品型號
110——功率10·P 、單位：KW
160——膠帶速度100·V 、單位：M/S
800——膠帶寬度B/10 、單位：mm
500——滾筒直徑D/10 、單位：mm
注：當用戶需具有逆止功能的外裝式電動滾筒，產品型號為WDN 或 WZ
旋轉方向的確定：在電機接線盒端觀察，順時針方向為“S”，逆時針方向為“N”。
訂購時在訂貨代號的最后注明“S”或“N”。
三、WD型外裝式電動滾筒系列參數表
筒徑 | 電機功率（ KW ） | 帶寬（ mm ） | 線速度 V （ m/s ） | ||||||||
0.63 | 0.8 | 1.0 | 1.25 | 1.6 | 2.0 | 2.5 | 3.15 | 4.0 | |||
315 | 1.5 ,2.2 ,3.0 | 400,500,650,800 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | 1 | 1 |
4.0 ,5.5 | 400,500,650,800 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | 1 | 1 | |
7.5 | 400,500,650,800 | 1 | 1 | ○ | ○ | ○ | ○ | ○ | 1 | 1 | |
400 | 1.5 ,2.2 3.0 | 400,500,650,800 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | 1 | 1 |
4.0 ,5.5 | 400,500,650,800 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | 1 | 1 | |
7.5 | 400,500,650,800,1000 | 1 | 1 | ○ | ○ | ○ | ○ | ○ | 1 | 1 | |
500 | 1.5,2.2,3.0 | 400,500,650,800,1000 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | 1 |
4.0 , 5.5 | 400,500,650,800,1000 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | 1 | |
7.5 | 400,500,650,800,1000,1200 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | 1 | |
11 | 400,500,650,800,1000,1200 | 1 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | 1 | |
15 | 400,500,650,800,1000,1200 | 1 | 1 | ○ | ○ | ○ | ○ | ○ | ○ | 1 | |
630 | 3.0 ,4.0 ,5.5 | 650,800,1000,1200 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
7.5 ,11 | 650,800,1000,1200 | 1 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
15 | 650,800,1000,1200 | 1 | 1 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
18 , 5 , 22 , 30 | 650,800,1000,1200 | 1 | 1 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
800 | 5.5 ,7.5 ,11 | 800,1000,1200,1400 | 1 | 1 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
11,15,18,5,22,30 | 800,1000,1200,1400 | 1 | 1 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
四、WD型外裝式電動滾筒安裝尺寸
注： W 尺寸為 WD 、 WZ 型電動滾筒尺寸
