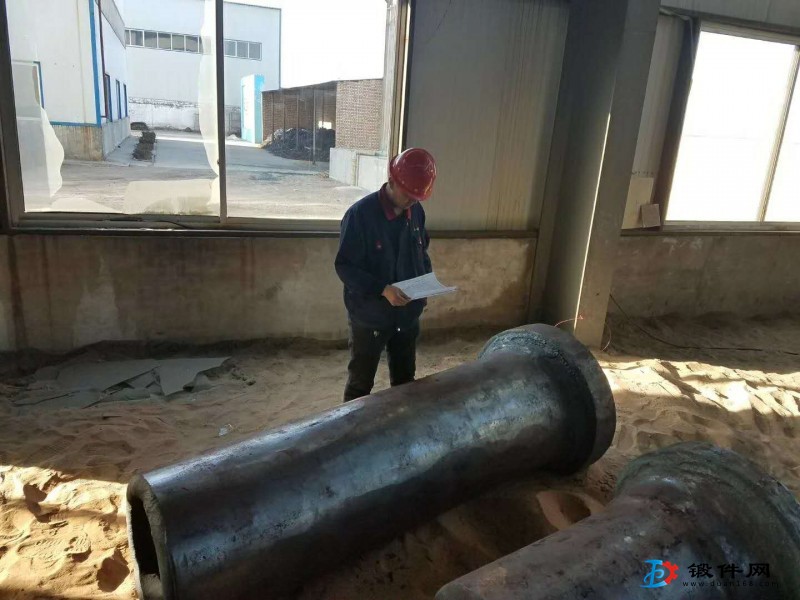

(1)每一爐批的鍛件坯均應符合鍛件坯圖樣的幾何外形和尺寸要求，它可用量具或其它方法測定。不符合要求者，一律報廢。
(2)每一爐批的鍛件坯,其表面均應無結疤、折迭和裂紋等，允許加工的表面經加工之后發現有結疤、折迭、裂紋和氧化突雜等缺陷，則該鍛坯應予報廢。
(3)除非另有規定，每一爐批的鍛件坯，應拙個進行超聲波檢驗。發現有縮孔、裂紋 等缺陷時，該鍛件坯應予報廢；或者依鍛坯規定的超聲波檢驗級別，按照超聲波檢驗標準 判斷鍛坯合格或報廢。
(4)每一冶煉爐批的鍛坯，應迸行化學成分的撿驗，結果若不符合相應合金的化學 成分規定，則該批鍛坯應予報廢。
(5)除非另有規定，每一冶煉爐批鍛坯中，抽取一個鍛坯做低倍組織和斷口檢驗。 縱向和橫向低倍組織可目視或低倍放大鏡觀察。不允許有：內斑、掃點、縮孔、氣孔、 空洞、翻皮、分層、裂紋、夾雜、點狀偏析、銀亮斑點、針孔、層狀斷口，石狀斷口和萘狀斷口等缺陷。
(6)根據鍛坯鍛造工藝過程的情況，每一爐批鍛坯中，取一個鍛坯作醆浸低倍流線檢驗，觀察流線是否符合圖樣規定的方淘。當有流線不順的情況出現時，應采取工藝措施，使流線分布達到規定的要求。
(7)鍛坯生產廠，通常在每個鑄綻頭部規定切頭量的后面，切取規格為S0x90X280 (mm)的熔檢試樣，并分錠節號管理，從鑄錠頭部開始分節號順序。試樣表面應光滑平 鉻，有利于超聲波探傷。熔撿試樣原鍛造變形量不宜太大。為了防止試樣產生中心裂紋， 應嚴防變形區有升溫現象。溶檢試樣不得回爐空燒。
(8)大鍛件一般均屬于重要鍛件，因此鍛坯撿驗應包含檢驗余料。這樣做可對毎一 個鍛件作出比較完整的性能合格與否的結論。余料的檢驗工作，通常由鍛件制造廠的鍛 件圖樣上加以標注并負責完成。
(9)除非另有規定，每一爐枇的鍛坯，除應檢驗晶粒度的大小外，同時還應檢査非 金屬夾雜》它們均應符合相應合金的技術標準及訂貨合同的要求，不符合者，則報廢。
(2)每一爐批的鍛件坯,其表面均應無結疤、折迭和裂紋等，允許加工的表面經加工之后發現有結疤、折迭、裂紋和氧化突雜等缺陷，則該鍛坯應予報廢。
(3)除非另有規定，每一爐批的鍛件坯，應拙個進行超聲波檢驗。發現有縮孔、裂紋 等缺陷時，該鍛件坯應予報廢；或者依鍛坯規定的超聲波檢驗級別，按照超聲波檢驗標準 判斷鍛坯合格或報廢。
(4)每一冶煉爐批的鍛坯，應迸行化學成分的撿驗，結果若不符合相應合金的化學 成分規定，則該批鍛坯應予報廢。
(5)除非另有規定，每一冶煉爐批鍛坯中，抽取一個鍛坯做低倍組織和斷口檢驗。 縱向和橫向低倍組織可目視或低倍放大鏡觀察。不允許有：內斑、掃點、縮孔、氣孔、 空洞、翻皮、分層、裂紋、夾雜、點狀偏析、銀亮斑點、針孔、層狀斷口，石狀斷口和萘狀斷口等缺陷。
(7)鍛坯生產廠，通常在每個鑄綻頭部規定切頭量的后面，切取規格為S0x90X280 (mm)的熔檢試樣，并分錠節號管理，從鑄錠頭部開始分節號順序。試樣表面應光滑平 鉻，有利于超聲波探傷。熔撿試樣原鍛造變形量不宜太大。為了防止試樣產生中心裂紋， 應嚴防變形區有升溫現象。溶檢試樣不得回爐空燒。
(8)大鍛件一般均屬于重要鍛件，因此鍛坯撿驗應包含檢驗余料。這樣做可對毎一 個鍛件作出比較完整的性能合格與否的結論。余料的檢驗工作，通常由鍛件制造廠的鍛 件圖樣上加以標注并負責完成。
(9)除非另有規定，每一爐枇的鍛坯，除應檢驗晶粒度的大小外，同時還應檢査非 金屬夾雜》它們均應符合相應合金的技術標準及訂貨合同的要求，不符合者，則報廢。
