1、測量前的準備工作：
a、在測量前根據法蘭位置，應首先畫出設備各連接管法蘭草圖，并連續編號，以便夾具對號安裝。
b、由于安裝時，法蘭可能存在外徑不一，錯口（不同心），墊片厚度不一等情況，所以加工出來的夾具應與所側法蘭相對應不能互換，因此測量各部尺寸和編號是夾具加工及安裝的關鍵。
c、測量時，安排三人，其中兩人測量，一人校對并填表，測量工具永游標卡尺，若沒有條件可用外卡鉗和鋼板尺。測量是一項細致的工作，是夾具安裝的前提，測量與記錄一定要準備無誤，填表時一定要認真清楚。
d、所測數據填于表中。
2、法蘭測量：
a、首先分別測量法蘭外徑D1、D2的尺寸，如測出數據為157.5mm則此尺寸為157.5mm。
b、測量法蘭間隙b尺寸，在圓周上測四點（均布）。
c、測量深度C（法蘭外邊與螺栓之間的尺寸），在法蘭的1234位置分別測量C的尺寸，選擇最小的尺寸。
d、測量兩法蘭不同心（錯口）d的尺寸，選擇兩法蘭錯口處的尺寸。

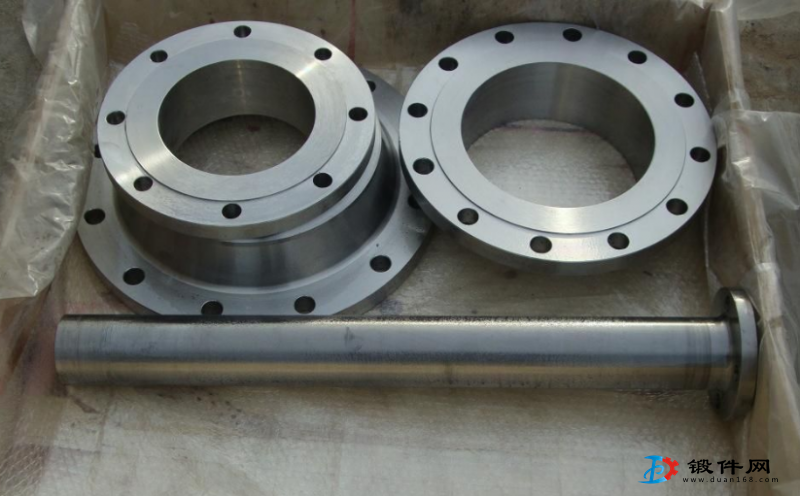

法蘭的結構和分類
（一）、按法蘭接觸面分：窄面法蘭------整個接觸面在螺栓孔內，如榫槽面寬面法蘭------法蘭接觸面在中心圓的內外兩側，螺栓從墊片中穿過，用于中低壓或墊片較軟的場合，如平面、凹凸面。
（二）、按法蘭與設備或管道的聯接方式劃分：
1、整體法蘭將法蘭與殼體鍛或鑄成一體或全焊透，典型的整體法蘭有一個錐形的頸脖，故又稱高（長）頸法蘭。法蘭受力后會使容器產生附加彎曲應力。
2、松套法蘭法蘭不直接固定在殼體上或雖然固定而不能保證法蘭與殼體作為一個整體承受螺栓載荷的結構。
3、螺紋法蘭法蘭和管壁通過螺紋進行連接，法蘭對管壁產生的附加應力較校常用于高壓管道。
