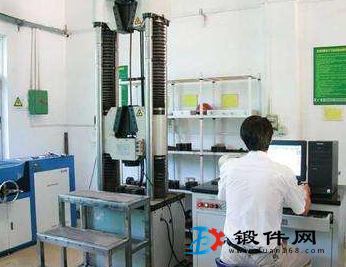

力學(xué)性能：
①順鍛件的主應(yīng)力方向切取縱向試樣;在零件高應(yīng)力部位切取縱向、橫向和高度方向試樣；
②零件有金屬流線要求的部位；
③鍛造變形量最小的部位；
④靠近鋼錠冒口一端的部位；
⑤在鍛件截面內(nèi)，圓形實(shí)心件一般在距表面1/3半徑處切取;矩形實(shí)心件在距表面1/6對(duì)角線處切取;空心件則在1/2壁厚處切取。

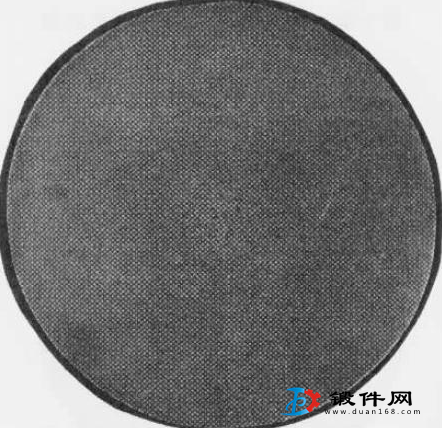

低倍組織
①金屬流線有要求處或最能反映金屬合理流向的斷面上切取流線檢驗(yàn)試樣；
②橫向低倍試片盡可能取在截面處；
③縱向低倍試片應(yīng)取在零件的主軸線斷面上；
④用鋼錠直接鍛造成形的鍛件，其低倍試片應(yīng)在近冒口一端處切取。

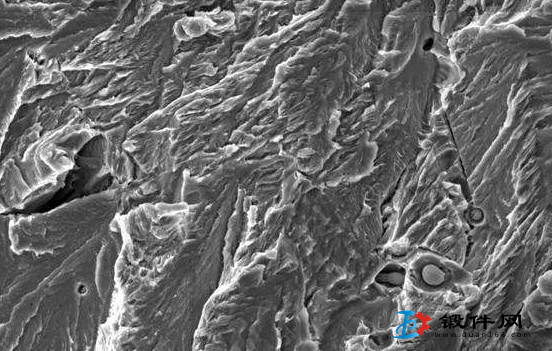

低倍斷口
①在鍛件易產(chǎn)生過熱的部位切取試片；
②在鍛件變形量最小的部位切取試片；
③一般情況下，可在橫向低倍試片上檢驗(yàn)斷口。

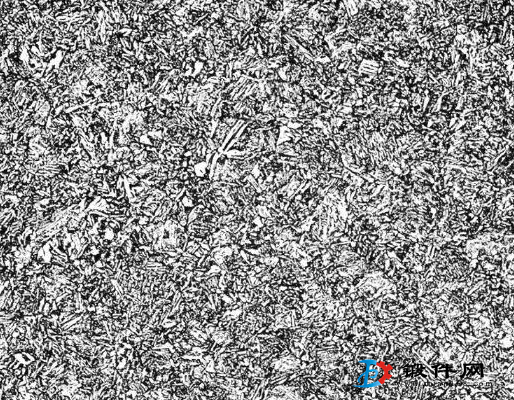

顯微組織
①鍛件截面處(檢驗(yàn)非金屬夾雜、晶粒度）；
②零件的髙應(yīng)力部位(檢驗(yàn)夾雜、晶粒度、過熱）；
③鍛件變形最劇烈、溫升最嚴(yán)重處(檢驗(yàn)過熱和晶粒）；
④鋁合金鍛件檢驗(yàn)過熱、過燒，應(yīng)在其最小截面并靠近其表面部位取樣。

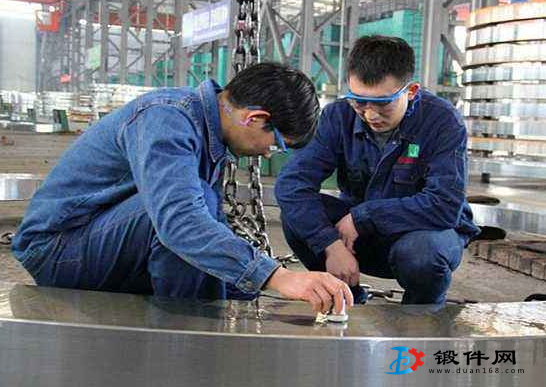

無損檢驗(yàn)
對(duì)自由鍛件進(jìn)行無損檢驗(yàn)，主要用超聲波探傷，有些鍛件也可在粗加工后用熒光滲透、磁粉深透、X-射線等無損檢驗(yàn)法。超聲波檢驗(yàn)分為全面檢驗(yàn)和分區(qū)檢驗(yàn)兩種。分區(qū)檢驗(yàn)是在鍛件上的不同部位采用不同靈敏度等級(jí)的標(biāo)準(zhǔn)進(jìn)行測(cè)試。區(qū)域的劃分應(yīng)符合零件圖樣的要求，并在鍛件圖樣中做出相應(yīng)的規(guī)定。
