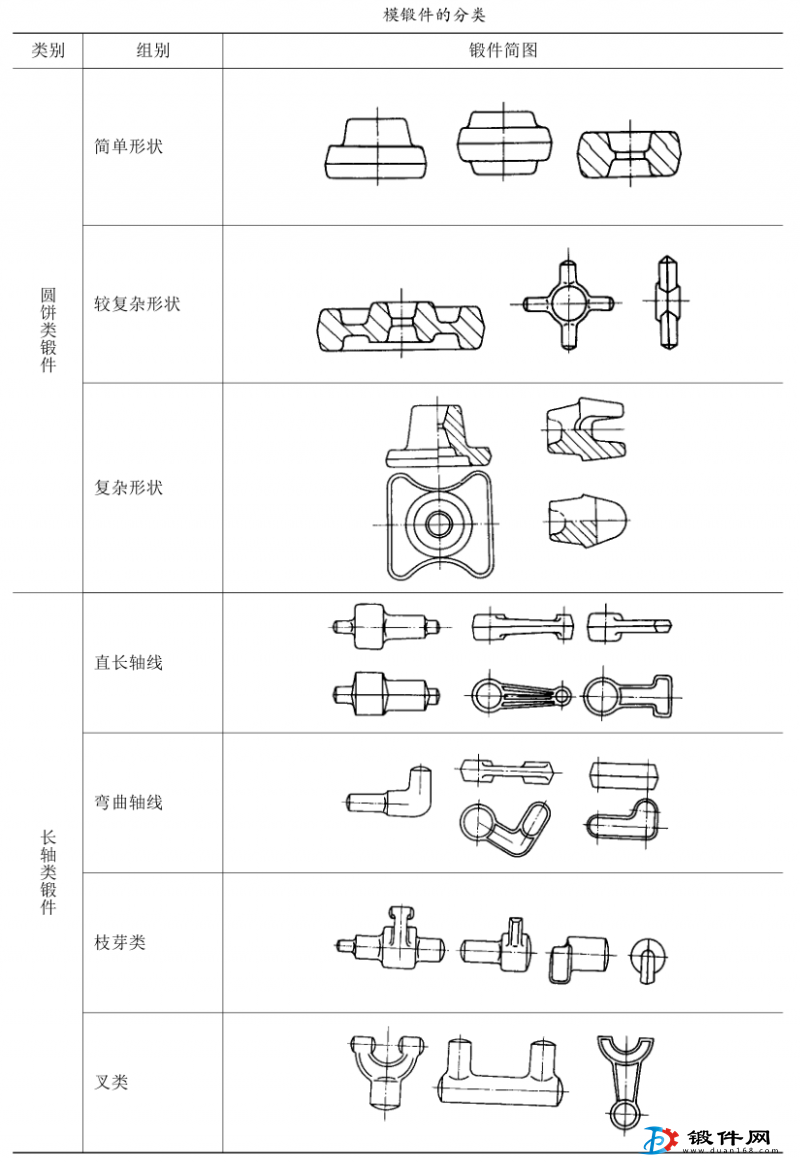

模鍛件的外形結構是制定模鍛工藝方案的重要依據。形狀相似的鍛件,其模鍛工藝及所用的鍛模結構是基本相同的。因此,將各種形狀的模鍛件分類,是為了便于設計鍛件和模具。常用分類方法是按照鍛件外形和模鍛時坯料的軸線方向來分的,一般可將模鍛件分成兩類,第I類為圓餅類鍛件如簡單圓餅鍛件、較復雜件和薄壁深孔復雜圓餅鍛件。第II類為長軸類鍛件如彎曲軸、枝芽軸和叉類件。
圓餅類鍛件有齒輪、法蘭盤、十字軸、萬向節叉等,其特點是:
1、鍛件的主軸線方向的尺寸小于或接近于其它兩個方向的尺寸。
2、主要變形工步的錘擊方向與主軸線方向平行。
3、模鍛時,金屬沿高度、寬度和長度三個方向同時變形流動,屬于體積變形。
長軸類鍛件有主軸、齒輪軸、傳動軸、機車軸、偏心軸等;桿類如截面為方形、矩形、圓弧形、工字形的連桿和拉緊螺栓等,其特點是:
1、鍛件主軸線方向的尺寸大于其它兩個方向的尺寸。
2、主要變形工步的錘擊方向與主軸線相互垂直。
3、在模膛中,變形金屬長度(主軸線)方向的變形流動很小,可以近似地看成平面變形。
