調質是淬火加高溫回火的雙重熱處理，其目的是使鍛件具有良好的綜合機械性能。
調質鋼有碳素調質鋼和合金調質鋼二大類，不管是碳鋼還是合金鋼，其含碳量控制比較嚴格。如果含碳量過高，調質后工件的強度雖高，但韌性不夠，如含碳量過低，韌性提高而強度不足。為使鍛件調質得到好的綜合性能，一般含碳量控制在0.30~0.50%。
調質淬火時，要求鍛件整個截面淬透，使鍛件得到以細針狀淬火馬氏體為主的顯微組織。通過高溫回火，得到以均勻回火索氏體為主的顯微組織。小型工廠不可能每爐搞金相分析，一般只作硬度測試，這就是說，淬火后的硬度必須達到該材料的淬火硬度。
鍛件調質處理的操作，必須嚴格按工藝文件執行，我們只是對操作過程中如何實施工藝提些看法。

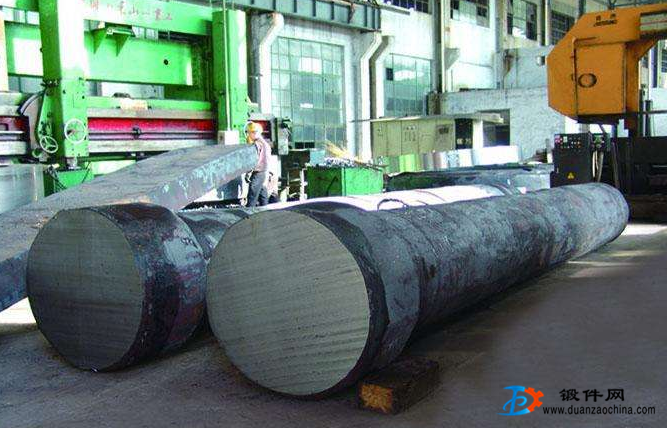

45鋼鍛件的調質處理 ：
45鋼是中碳結構鋼，冷熱加工性能都不錯，機械性能較好，且價格低、來源廣，所以應用廣泛。它的弱點是淬透性低，截面尺寸大和要求比較高的鍛件不宜采用。
45鋼淬火溫度在A3+(30~50)℃，在實際操作中，一般是取上限的。偏高的淬火溫度可以使鍛件加熱速度加快，表面氧化減少，且能提高工效。為使鍛件的奧氏體均勻化，就需要足夠的保溫時間。如果實際裝爐量大，就需適當延長保溫時間。不然，可能會出現因加熱不均勻造成硬度不足的現象。但保溫時間過長，也會也出現晶粒粗大，氧化脫碳嚴重的弊病，影響淬火質量。我們認為，如裝爐量大于工藝文件的規定，加熱保溫時間需延長1/5。
因為45鋼淬透性低，故應采用冷卻速度大的10%鹽水溶液。鍛件入水后，應該淬透，但不是冷透，如果鍛件在鹽水中冷透，就有可能使鍛件開裂，這是因為當鍛件冷卻到180℃左右時，奧氏體迅速轉變為馬氏體造成過大的組織應力所致。因此，當淬火鍛件快冷到該溫度區域，就應采取緩冷的方法。由于出水溫度難以掌握，須憑經驗操作，當水中的鍛件抖動停止，即可出水空冷（如能油冷更好）。另外，工件入水宜動不宜靜，應按照工件的幾何形狀，作規則運動。靜止的冷卻介質加上靜止的鍛件，導致硬度不均勻，應力不均勻而使鍛件變形大，甚至開裂。
45鋼調質件淬火后的硬度應該達到HRC56~59，截面大的可能性低些，但不能低于HRC48，不然，就說明鍛件未得到完全淬火，組織中可能出現索氏體甚至鐵素體組織，這種組織通過回火，仍然保留在基體中，達不到調質的目的。
45鋼淬火后的高溫回火，加熱溫度通常為560~600℃，硬度要求為HRC22~34。因為調質的目的是得到綜合機械性能，所以硬度范圍比較寬。但圖紙有硬度要求的，就要按圖紙要求調整回火溫度，以保證硬度。如有些軸類鍛件要求強度高，硬度要求就高；而有些齒輪、帶鍵槽的軸類鍛件，因調質后還要進行銑、插加工，硬度要求就低些。關于回火保溫時間，視硬度要求和鍛件大小而定，我們認為，回火后的硬度取決于回火溫度，與回火時間關系不大，但必須回透，一般鍛件回火保溫時間總在一小時以上。
