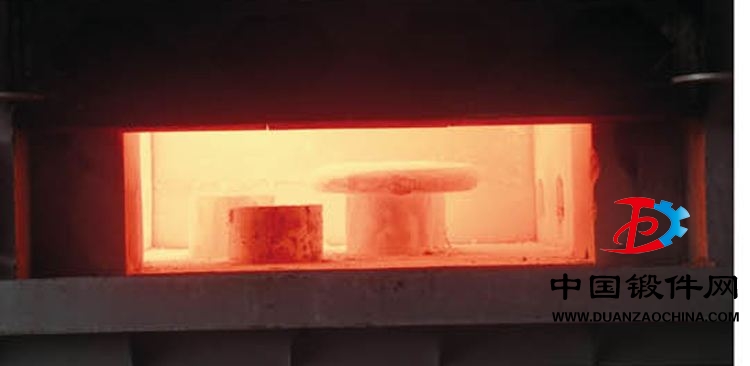

碳鋼鍛件鍛造加工前毛坯需要經(jīng)過加工，那么在加熱過程中過熱現(xiàn)象是指碳鋼鍛件所使用的金屬坯料的加熱溫度過高，在規(guī)定的鍛造與熱處理溫度范圍內(nèi)停留時間太長，或由于熱效應使溫升過高而引起的晶粒粗大現(xiàn)象。
碳鋼鍛件過熱之后會出現(xiàn)魏氏組織。馬氏體鋼過熱之后，往往出現(xiàn)晶內(nèi)織構(gòu)，工模具鋼往往以一次碳化物角狀化為特征判定過熱組織。鈦合金過熱后，出現(xiàn)明顯的β相晶界和平直細長的魏氏組織。合金鋼過熱后的斷口會出現(xiàn)石狀斷口或條狀斷口。過熱組織，由于晶粒粗大，將引起力學性能降低，尤其是沖擊韌度。
一般鍛件廠對過熱的碳鋼鍛件經(jīng)過正常熱處理（正火、淬火）之后，組織可以改善，性能也隨之恢復，這種過熱常被稱之為不穩(wěn)定過熱；而合金結(jié)構(gòu)鋼鍛件的嚴重過熱經(jīng)一般的正火（包括高溫正火）、退火或淬火處理后，過熱組織不能完全消除，這種過熱常被稱之為穩(wěn)定過熱。
更多鍛件資訊請關(guān)注 中國鍛件網(wǎng)www.0755pack.com.cn
