20Cr2Ni4鍛件-機械性能-化學成分-20Cr2Ni4鍛件百科

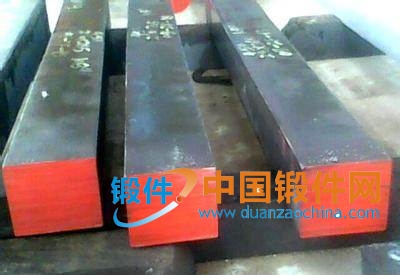

20Cr2Ni4                                      中國鍛件網推薦

材料名稱：合金結構鋼
牌號：20Cr2Ni4
標準：GB/T 3077-1988

●化學成份：
碳 C ：0.17～0.23
硅 Si：0.17～0.37
錳 Mn：0.30～0.60
硫 S ：允許殘余含量≤0.035
磷 P ：允許殘余含量≤0.035
鉻 Cr：1.25～1.65
鎳 Ni：3.25～3.65
銅 Cu：允許殘余含量≤0.030

●力學性能：
抗拉強度 σb (MPa)：≥1175(120)
屈服強度 σs (MPa)：≥1080(110)
伸長率 δ5 (％)：≥10
斷面收縮率 ψ (％)：≥45
沖擊功 Akv (J)：≥63
沖擊韌性值 αkv (J/cm2)：≥78(8)
硬度 ：≤269HB
試樣尺寸：試樣毛坯尺寸為15mm

●熱處理規范及金相組織：
熱處理規范：淬火:次880℃,第二次780℃,油冷;回火200℃,水冷、空冷。

●交貨狀態：以熱處理（正火、退火或高溫回火）或不熱處理狀態交貨，交貨狀態應在合同中注明。

20Cr2Ni4鍛件-機械性能-化學成分-20Cr2Ni4鍛件百科.doc

---

更多鍛件資訊請關注 鍛件網 www.0755pack.com.cn
